1.折臂吊机的展开:
警告:折臂吊机在运输状态时有A、B两个支撑点,如下图示,
(A) (B)

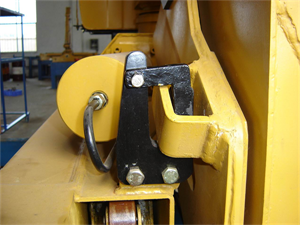

A 固定点在固定腿上,用于防止吊机回转。
警告:A.在随车起重机单独运输状态时(出厂时),此处有起吊闭锁装置,随车起重机安装在汽车上后必须将其去除才能打开随车起重机,否则易导致液压吊机钢结构的破坏。如上图左侧图片。

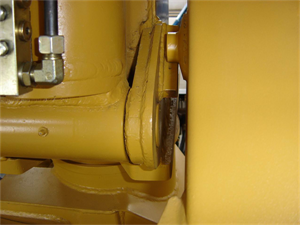

B.在第二折臂上与转台配合,用于支承第二折臂,防止第二折臂下沉。

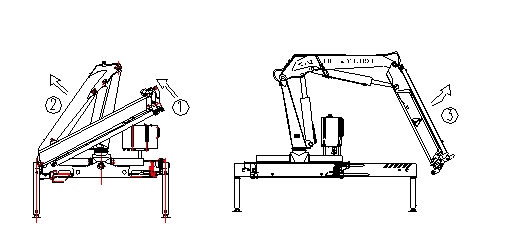

液压吊机展开的顺序必须严格按以下步骤进行:

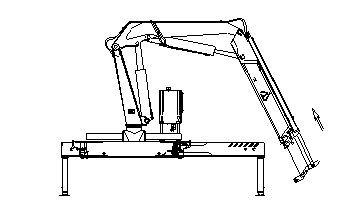

1.将液压吊机第二折臂彻底收紧,使B处支撑点脱开
2.将第一折臂展开

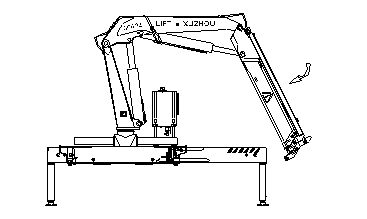

3.打开第二折臂
注意:操作过程必须注意观察基座与起重吊臂之间的相互位置。
2伸缩臂的操作:
在提升货物前,你必须估计货物的重量(这个值要和起重力矩上的额定载荷相比较)并计算出距离货物下降点的线路。

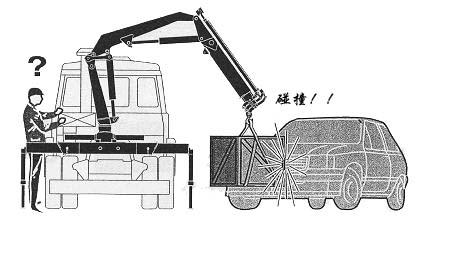

当放下货物时,操作要慢,准确着地且不能有摆动,小心不能让货物撞到液压吊机或汽车上。
为了提高液压吊机的回转使用寿命,应尽量避免在很大起重力矩状态下带载转动转台。在转动前,把伸缩臂缩短。
挂上货物后,应避免突然启动和停止,此类操作会对液压吊机结构产生额外冲击。
注意:对于多节伸缩臂来说,操纵伸缩臂的手柄仍为同一手柄。
3折臂吊机的收拢
收拢伸缩臂:完全收回伸缩吊臂。
注意:严格禁止液压吊机在工作状态下移动卡车
调整转台位置:回转转台,直至一折臂与固定支腿平行。
警告:在一折臂与固定支腿平行位置时,分别位于转台和基座上的两个箭头应相互对齐。
合拢二折臂:彻底合拢二折臂。
合拢一折臂:使一折臂缓缓降低,将一折臂臂头防止回转的机构固定在固定支腿的相应机构上,如下左图示。
稍微伸出二折臂油缸使二折臂上的防止吊臂下落的机构与转台上的相应机构接触,如上右图示。
收拢活动支腿:将两个支腿油缸上的操作阀全部打开,操作支腿油缸操纵杆,将左右支腿油缸全部缩回,然后将两个支腿油缸上的操作阀全部锁紧。接着,打开活动支腿机械锁,将活动支腿全部收回后并锁紧机械锁紧机构。
警告:活动支腿必须完全缩回。
注意:一定要保证活动支腿完全缩回,并要检查锁紧总成是否锁紧。
慎记: 1. 工作完成后要把液压泵同取力装置断开。
2. 操作完毕,要检查各操纵手柄是否自动复位,若手柄不在中位,要手动使它恢复中位。
注意:严格禁止液压吊机在工作状态下移动卡车
